Deep NINJA
世界海洋を水深4000mまで観測可能
JAMSTECと鶴見精機が開発した世界初の深海用フロート
概要
深海用フロートによる深海観測の重要性とDeep NINJA
最近の研究により、人為的な気候変動、特に海洋貯熱量の増加や海面上昇に対して、海洋深層の及ぼす影響が予想よりもずっと大きいことが明らかとなってきました。しかしながら、海洋深層の観測データは非 常に少なく、その理解は他の気候要素と比べても十分とはいえなえません。そのため、海洋深層の観測をさらに充実することの重要性 が徐々に認識されつつあります。そこで、深海用フロートによる深海観測網（「深海アルゴ」）を2020年までに構築すべく、国際的に 準備が進められています。しかし、既存のフロートでは水深2,000mを超える深層を観測できないため、深海用フロートの開発が世界各 国で進められてきました。日本では海洋研究開発機構(JAMSTEC)と株式会社鶴見精機が2010年に深海用フロートの共同開発を開始し、2 013年4月には世界に先駆けて「Deep NINJAの実用化に成功しました。Deep NINJAは永年海氷域(北極海の一部)を除く世界中の 海洋で水深4,000mまでの深海を観測することができます。これは、Deep NINJAにより全球海洋の体積の約9割が観測可能域になったこ とを意味します。
Deep NINJAによる海洋深層の観測
JAMSTECは株式会社鶴見精機と共同で、現在までに14台のDeep NINJA (2台の プロトタイプを含む)を主に南大洋に展開し、観測を行っています。これらによる観測はおおむね順調に行われており、2014年9月末現在までに合計で200を超えるプロファイルデータが得られています。特に、2012年12月に南極アデリー海岸沖に投入されたDeep NINJA(S/N 6)は、冬季の海氷下における深層のプロファイル観測に成功し、1年を超える長期に渡って南極海の底・深層水の水温・塩分の変化を捉えています。本ウェブサイトでは、この深海用フロートDeep NINJAを紹介すると共に、Deep NINJAによる観測の詳細な情報(投入日や投入位置、観測周期や観測深度など)を公開します。さらに、観測点の位置(軌跡)や観測された水温・塩分プロファイルの時間変化を示した図も示します。
 図1：Deep NINJA
|
Deep NINJAの仕様
|

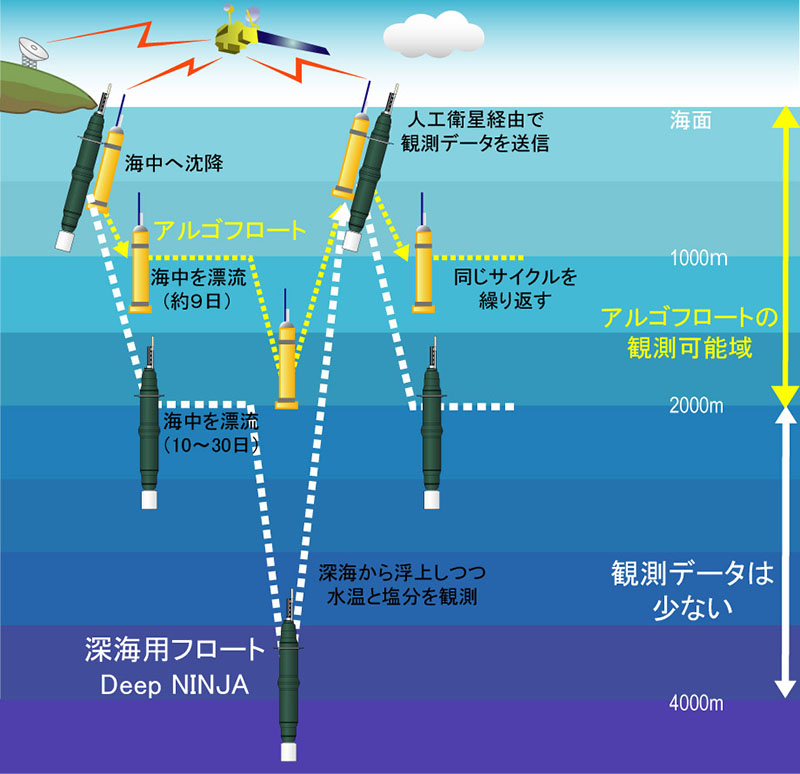

図2:Deep NINJAと通常型
(アルゴ)フロートによる海洋観測の模式図
図3:調査船「若鷹丸」によるDeep NINJA一号機の投入
(北海道南東沖 2012年8月写真提供：(独)水産総合研究センター東北区水産研究所)
図4:海洋研究開発機構の海洋地球研究船「みらい」によるDeep NINJAの投入
(南極アデリー海岸沖2012年12月)
データ
Deep NINJAで得られた科学的品質管理済みデータの公開
Deep NINJAによる観測は、日本のアルゴ計画の一部として行われています。
アルゴ計画データ管理チームでは，現在2000dbar以深のデータに対する品質管理手法を議論中であり，これらに対する品質管理は施さ
れていません．そこで、JAMSTECではDeep NINJAによる観測データに科学的な品質管理を施したデータを、科学的もしくは教育的な利用に限り、提供します。この品質管理は、フロート投入直前に行われた観測船によるCTD観測結果と比較するなど、科学的な知見に基づいてJAMSTECが独自に実施したものです。データ利用を希望する方は、下記の使用条件を確認のうえ、下記のメールアドレスまでご連絡ください。
Deep NINJAの観測データは、国際アルゴのデータ流通スキームに従って、近いうちに世界アルゴデータ集積センター(Global Data Assembly Centre, GDAC)から公開される予定です。ただし、Deep NINJAの観測データの品質に関して、以下のような未解決の問題がいくつか残されています。
- Deep NINJAに搭載されているCTDセンサは、現在の深海用フロートの標準モデルであるが、元 々は水深2,000mより浅い海域で運用される「アルゴフロート」向けに開発されたセンサです。そのため、深海の高圧下におけるセンサ 特性はよく分かっていません。
- このCTDセンサで観測される水温や塩分には、圧力に依存するバイアス(系統誤差)があると指摘されています。JAMSTECでは、Deep NINJAにより観測された塩分は圧力が高いほど低下する傾向を示すことを確認しています。
データの利用条件
Deep NINJAの品質管理済みデータの著作権はJAMSTECに属します。
- データは、科学的または教育的な目的に限り利用することができます。
- JAMSTECではデータが科学的に正確であるように努めていますが、その利用により生じる損害・損失・トラブル等に関して、理由のいかんに関わらず、JAMSTECは一切の責任を負いません。
- データの改変、再配布、譲渡、または売却は禁止します。
- データは告知することなく変更される場合があります。
Contact:
Inventory Data
| Serial No. | Date for deployment | Area for deployment | Position for deployment | Deploy ship name / cruise | Cycle [day] | Parking depth [dbar] | Profile depth(s) [dbar] | Number of profiles (that of deep profiles) | Status |
|---|---|---|---|---|---|---|---|---|---|
| 1* | 2012/8/29 | Subarctic, North Pacific | 40° 40.00 N, 144°46.18 E | Wakataka-maru WK1208 | 5 | 1000 | 4000 | 1 (1) | Dead (failure at communication unit?) |
| 2* | 2012/8/29 | Subarctic, North Pacific | 40° 40.00 N, 144°46.18 E | Wakataka-maru WK1208 | 10 | 1000 | 2000/4000 | 21 (16) | Dead (Energy consumption?) |
| 3 | 2012/12/19 | Off the Adelie Coast, Antarctica | 60° 00.62 S, 139°56.12 E | Mirai MR12-05 | 15 | 2000 | 4000 | 15 (9) | Dead (unknown) |
| 4 | 2012/12/5 | South of NZ, Southern Ocean | 56° 59.87 S, 173°59.31 E | Mirai MR12-05 | 15 | 2000 | 2000/4000 | 50 (25) | Dead (energy consumption?) |
| 5 | 2012/12/17 | Off the Adelie Coast, Antarctica | 62° 00.38 S, 137°00.42 E | Mirai MR12-05 | 30 | 2000 | 4000 | 14 (10) | Dead (accident at sea ice?) |
| 6 | 2012/12/16 | Off the Adelie Coast, Antarctica | 62° 45.73 S, 143°36.05 E | Mirai MR12-05 | 30 | 2000 | 4000 | 27 (23) | Dead (accident at sea ice?) |
| 7 | 2013/7/17 | Subtropcal, North Pacific | 30° 03.91 N, 144°58.09 E | Mirai MR13-04 | 10 | 3000 | 4000 | 33 (33) | Dead (energy consumption?) |
| 8 | 2014/3/6 | Off the Adelie Coast, Antarctica | 63°40.55 S 148°35.65 E | Shirase JARE55 | 20 | 3000 | 4000 | 3 (3) | Dead (accident at sea ice?) |
| 9 | 2014/3/7 | Off the Adelie Coast, Antarctica | 59° 14.34 S, 150°08.85 E | Shirase JARE55 | 20 | 2500 | 4000 | 23 (23) | Dead (unknown) |
| 10 | 2014/1/23 | Off the Budd Coast, Antarctica | 62° 55.0659 S, 109°59.8474 E | Umitaka-maru UM041 | 20 | 2000 | 4000 | 0 (0) | Dead (unknown) |
| 11 | 2014/1/19 | Off the Budd Coast, Antarctica | 60° 03.4988 S, 109°53.3204 E | Umitaka-maru UM041 | 20 | 3500 | 4000 | 10 (10) | Dead (accident at sea ice?) |
| 12 | 2014/1/22 | Off the Budd Coast, Antarctica | 62° 00.4176 S, 110°00.1893 E | Umitaka-maru UM041 | 20 | 3500 | 4000 | 5 (5) | Dead (accident at sea ice?) |
| 13 | 2014/1/27 | Off the Budd Coast, Antarctica | 64° 15.8987 S, 107°41.9985 E | Umitaka-maru UM041 | 20 | 3000 | 4000 | 24 (24) | Dead (accident at sea ice?) |
| 14 | 2014/1/24 | Off the Budd Coast, Antarctica | 64° 05.3637 S, 109°51.0107 E | Umitaka-maru UM041 | 20 | 3000 | 4000 | 40 (40) | Dead (energy consumption?) |
| 15 | 2014/12/6 | Off the Budd Coast, Antarctica | 59° 59.96 S, 109°51.92 E | Shirase JARE56 | 20 | 3500 | 4000 | 44 (44) | Dead (energy consumption?) |
| 16 | 2016/1/31 | Western Indian Ocean | 29°59.98S 52°32.01E | Hakuho-maru KH-16-1 | 30 | 2000 | 4000 | 18 (18) | Dead (unknown) |
| 17 | 2016/2/2 | Western Indian Ocean | 40°41.49S 45°54.43E | Hakuho-maru KH-16-1 | 30 | 2000 | 4000 | 76 (76) | Dead (Energy consumption?) |
| 18 | 2016/3/2 | Subtropical, North Pacific | 29°56.31N 147°27.26E | Ryofu-maru 1602 | 30 | 2000 | 4000 | 18 (18) | Dead (unknown) |
| 20 | 2017/2/19 | South Pacific, Southern Ocean | 60°58.01S 125°59.98E | Mirai MR16-09 | 10 | 2000 | 4000 | 5 (5) | Dead (unknown) |
| 21 | 2017/7/10 | North Pacific | 47°0.108N 154°59.406W | Hakuhomaru KH-17-3 | 10 | 2000 | 4000 | 3 (3) | Dead (unknown) |
| 22 | 2018/2/3 | Off the Adelie Coast, Antarctica | 65°0.036S 145°30.108E | INVESTIGATOR | 20 | 2000 | 4000 | 78 (78) | Active |
| 23 | 2017/7/23 | North Pacific | 47°0.012N 160°1.332E | Mirai MR17-04 | 10 | 2000 | 4000 | 9 (9) | Dead (unknown) |
| 24 | 2018/1/29 | Off the Adelie Coast, Antarctica | 63°21.312S 139°49.830E | INVESTIGATOR | 20 | 1000 | 4000 | 17 (17) | Dead (unknown) |
| 25 | 2018/2/5 | Off the Adelie Coast, Antarctica | 63°30.156S 149°59.838E | INVESTIGATOR | 20 | 2000 | 4000 | 15 (15) | Dead (unknown) |
| 26 | 2017/12/1 | North Indian Ocean | 5°3.582S 95°2.712E | Mirai MR17-08 | 10 | 2000 | 4000 | 11 (11) | Dead (unknown) |
| 27 | 2018/12/30 | Eastern Pacific Ocean | 9°57.852S 130°0.420E | Mirai MR18-06 | 30 | 2000 | 4000 | 29 (29) | Dead (unknown) |
| 29 | 2020/01/27 | Off the Adelie Coast, Antarctica | 63°0.048S 115°0.192E | Umitakamaru UM059 | 20 | 2000 | 4000 | 53 (53) | Active |
| 30 | 2019/01/10 | Off the Adelie Coast, Antarctica | 60°59.976S 110°0.018E | Umitakamaru UM056 | 30 | 2000 | 4000 | 14 (14) | Dead (unknown) |
| 31 | 2018/12/29 | Off the Adelie Coast, Antarctica | 62°59.400S 112°14.898E | Kaiyomaru 201801 | 10 | 2000 | 4000 | 0 (0) | Dead (unknown) |
| 32 | 2023/02/06 | Off Cape Darnley, Antarctica | 65°17.640S 66°12.420E | INVESTIGATOR | 10 | 2000 | 4000 | 1 (1) | Active |
| *:Prototype | As of Feb. 16, 2023 | ||||||||
