がっつり深める

高知コア研究所大解明！＝研究施設編＝

極微小領域分析室

伊藤：こちらが、超高空間分解能操作型二次イオン質量分析装置（NanoSIMS）と大型扇形磁場型高感度二次イオン質量分析装置（IMS1280HR）がある極微小領域分析室（360度映像2）です。

360度映像2　極微小領域分析室（マウスでドラッグしてみよう！）

360度動画視聴環境について
360度動画を視聴するには、パソコン用の Chrome、Opera、Firefox、Internet Explorer の最新バージョンが必要です。モバイル端末の場合は、最新バージョンの Android または iOS 向け YouTube アプリをご使用ください。

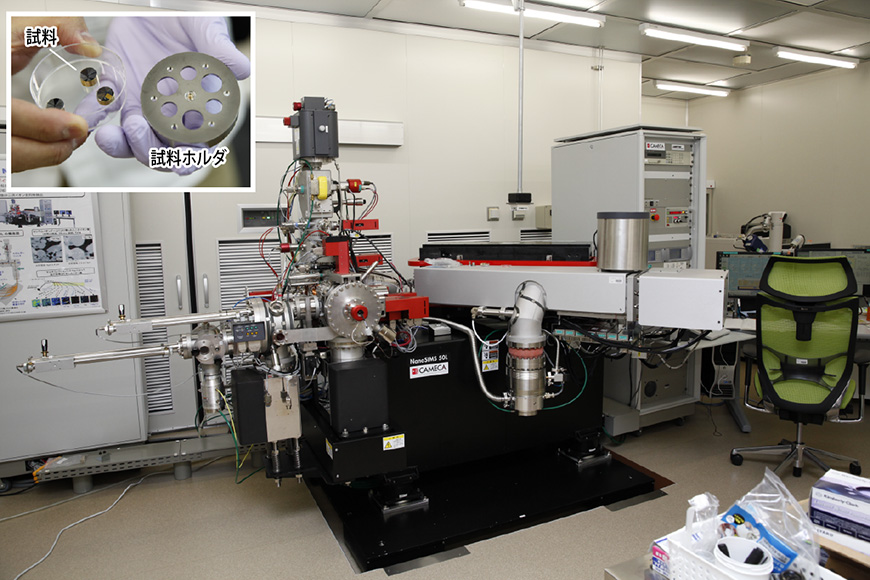

伊藤：NanoSIMS（写真6）は、超高感度で極微小領域（～0.1 µm）の元素濃度測定や同位体比を測定し、その二次元、あるいは三次元の分布を可視化することが可能です。

――どんな原理ですか？

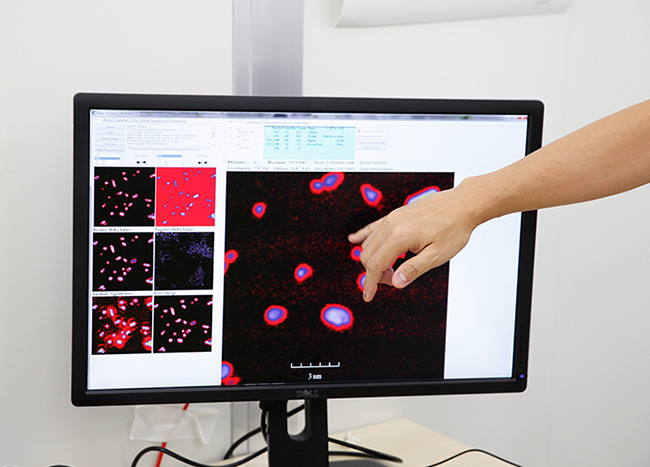

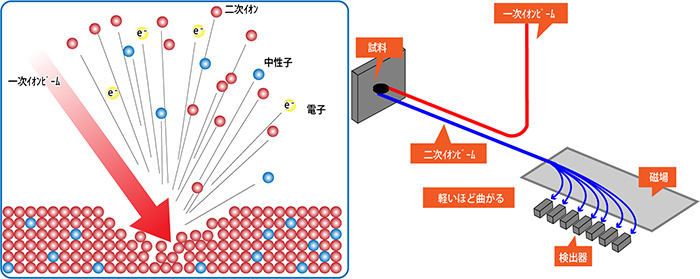

伊藤：イオンビーム（一次イオン）を試料表面に当てると、試料表面が壊れて、電子・中性子・イオンなどの粒子が飛び出します（図7）。その中でもイオン（二次イオン）のみを引っ張り出して、磁場の中を通過させると、イオンの持っている質量と電荷の比に応じて軌道が曲がります。最終的には、その先にある検出器に到達し、それぞれのイオンがどれだけあるのかを検出します。同位体や微量元素分布の可視化は、このプロセスを測定点ごとに繰り返して行い、PC上で測定位置と質量分析結果を対応させ、イメージとして再構築することで行っています（写真7）。
