地球シミュレータES3（第三世代）システム概要


避雷システム(独立架空地線方式)

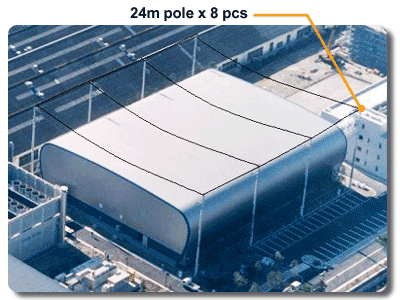

地球シミュレータ棟　外観図
  • 建物から独立した８本の避雷塔による架空地線方式
  • 避雷引下導線は６６ｋＶ特高ケーブル（シールド付き）
  • 避雷用接地は避雷引下導線毎に２本の接地極建屋から１０ｍ程度離隔し埋設
