海域断層分布図
断層トレース(赤線)をクリックすると各断層の概要が表示されます。
断層解釈と断層トレース作成の方法・基準について
断層評価の統一的基準
I.反射断面上での断層認定基準
- 断層による堆積層のずれが明確に確認できる。
- 地質構造に変形(背斜・とう曲)がある。
II. 断層面を特定する(断層トレース)基準
- 複数の反射断面において、地質構造から空間的に同じ断層と認識できる場合、当該測線間をトレースし、断層面として評価する。(図1)
- さらに海底面変位のある断層を地形図で追跡可能(リニアメントが明瞭)な場合、当該測線間に限らずその範囲外も地形に沿ってトレースし、断層面を広げる。(図2)
- 1断面で海底変位のある断層を認識し、かつ地形図で追跡可能(リニアメントが明瞭)な場合も(2)同様にトレースする。

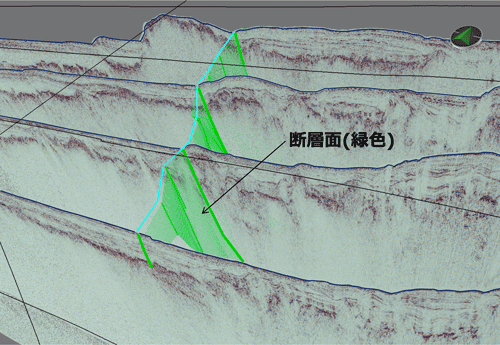

図1 反射断面で評価された断層面

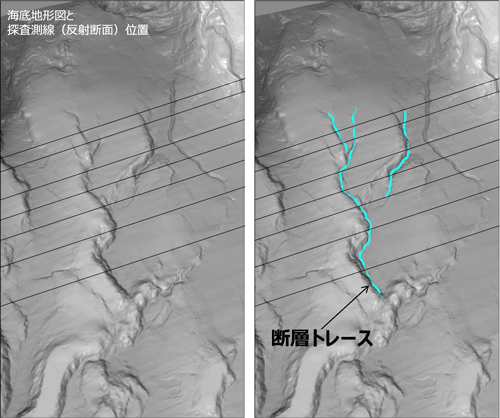

図2 地形的特徴より評価された断層トレース
