極微小領域分析室
伊藤：こちらが、超高空間分解能操作型二次イオン質量分析装置（NanoSIMS）と大型扇形磁場型高感度二次イオン質量分析装置（IMS1280HR）がある極微小領域分析室（360度映像2）です。

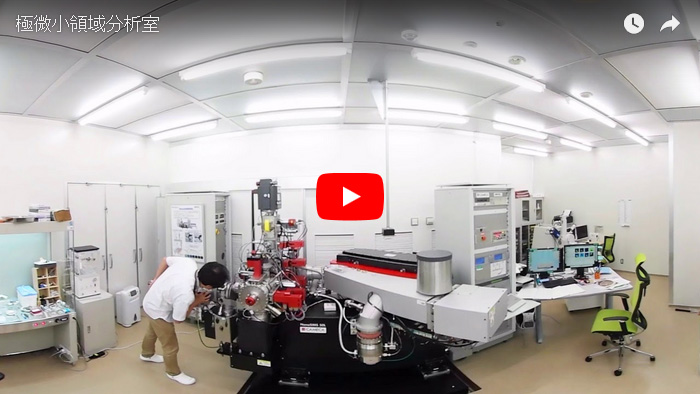

360度映像2 極微小領域分析室（マウスでドラッグしてみよう！）
伊藤：NanoSIMS（写真6）は、超高感度で極微小領域（～0.1 μm）の元素濃度測定や同位体比を測定し、その二次元、あるいは三次元の分布を可視化することが可能です。

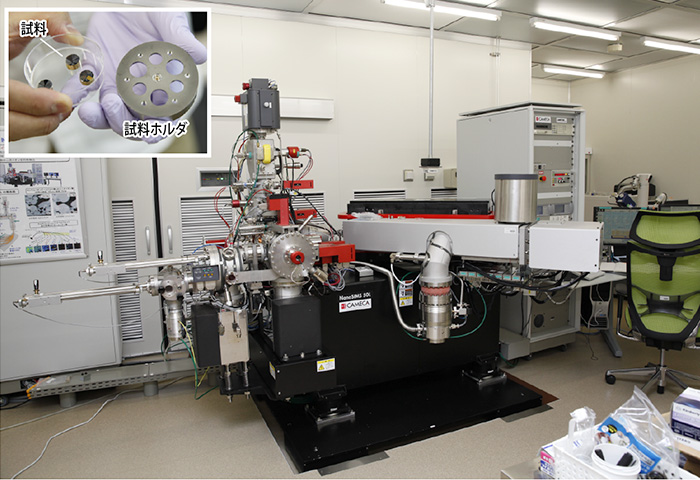

写真6： 超高空間分解能操作型二次イオン質量分析装置（NanoSIMS）
どんな原理ですか？
伊藤：イオンビーム（一次イオン）を試料表面に当てると、試料表面が壊れて、電子・中性子・イオンなどの粒子が飛び出します（図7）。その中でもイオン（二次イオン）のみを引っ張り出して、磁場の中を通過させると、イオンの持っている質量と電荷の比に応じて軌道が曲がります。最終的には、その先にある検出器に到達し、それぞれのイオンがどれだけあるのかを検出します。同位体や微量元素分布の可視化は、このプロセスを測定点ごとに繰り返して行い、PC上で測定位置と質量分析結果を対応させ、イメージとして再構築することで行っています（写真7）。

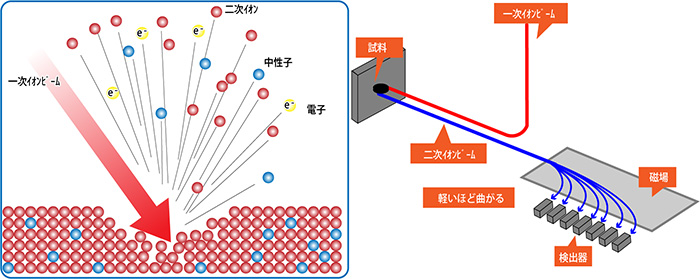

図7 SIMSの基本的な原理

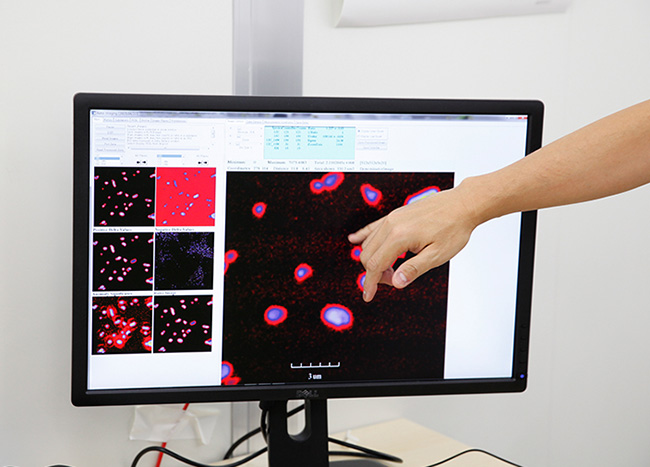

写真7 数μm以下の微生物を可視化したNanoSIMS同位体イメージ
目に見えないほど小さな試料を分析して画像をつくり出すNanoSIMSに、言葉が見つかりません…！
